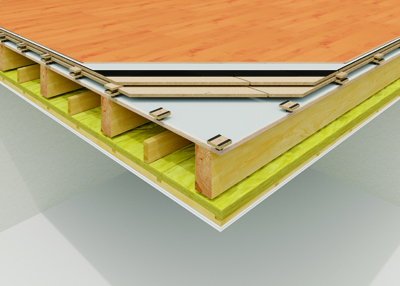

木造用二層二重床
特許取得
この二層二重床工法は、木造集合住宅の重量床衝撃音遮音性能を３ランク向上させるために開発された二重床工法です。『ＷＯＯＤＹ二層二重床高遮音タイプ』を採用した実建物の遮音実測によって、重量床衝撃音遮音低減量が⊿ＬＨ＝１３ｄＢとなり、その効果が実証されました。
「ＷＯＯＤＹ二層二重床」工法はＮＰＯ法人team Timberizeと淡路技建（株）の共同研究により開発された工法です。

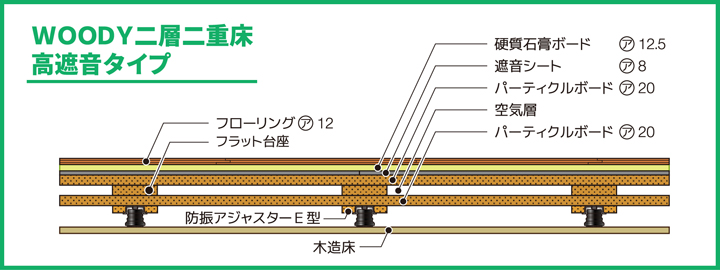

高遮音タイプ
| 予備試験概要 試験条件 | WOODY二層二重床 高遮音タイプ | 重量床衝撃音レベル低減量⊿ＬＨ（６３Ｈｚ）＝１５ｄＢ | |
| 実大木造実験棟：試験室面積 １３㎡ | 軽量床衝撃音レベル低減量⊿ＬＬ（２５０Ｈｚ）＝１６ｄＢ | ||

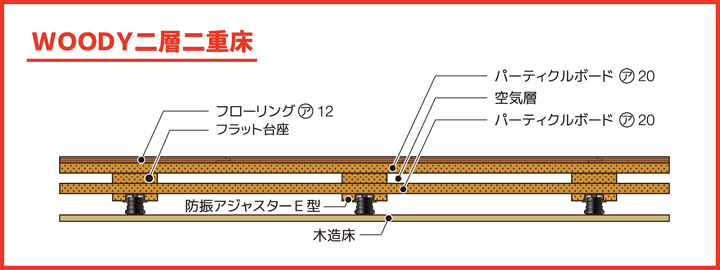

| 床組：梁ピッチ ＠４５５ | WOODY二層二重床 | 重量床衝撃音レベル低減量⊿ＬＨ（６３Ｈｚ）＝１１ｄＢ | |
| 天井：独立天井 | 軽量床衝撃音レベル低減量⊿ＬＬ（２５０Ｈｚ）＝１３ｄＢ |

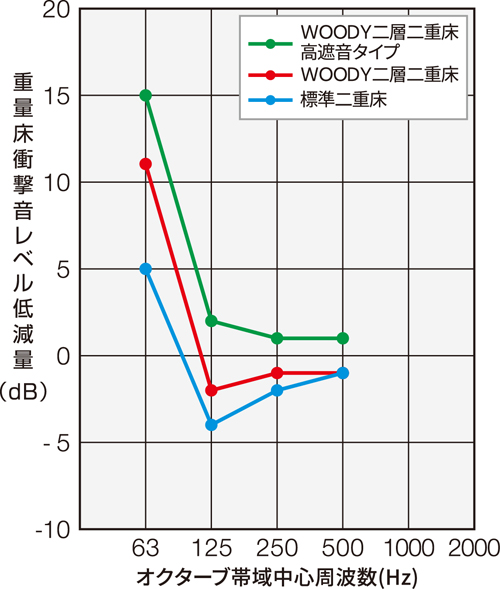

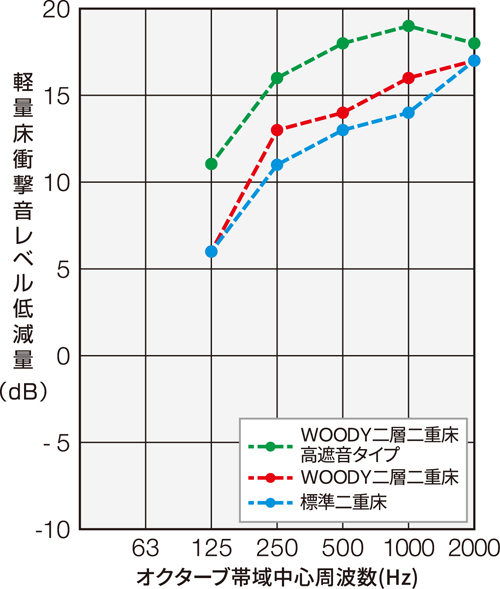

| 二重床仕様 | 測定低減量 | オクターブ帯域中心周波数 (Hz) | |||||
|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | ||
| ＷＯＯＤＹ二層二重床 高遮音タイプ | 重量 | 15 | 2 | 1 | 1 | --- | --- |
| 軽量 | --- | 11 | 16 | 18 | 19 | 18 | |
| ＷＯＯＤＹ二層二重床 | 重量 | 11 | -2 | -1 | -1 | --- | --- |
| 軽量 | --- | 6 | 13 | 14 | 16 | 17 | |

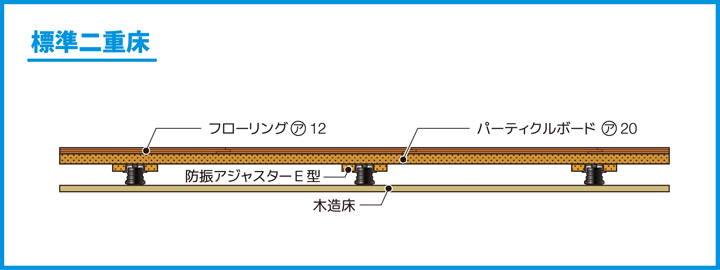

| 標準二重床 | 重量 | 5 | -4 | -2 | -1 | --- | --- |
| 軽量 | --- | 6 | 11 | 13 | 14 | 17 | |
外観全景

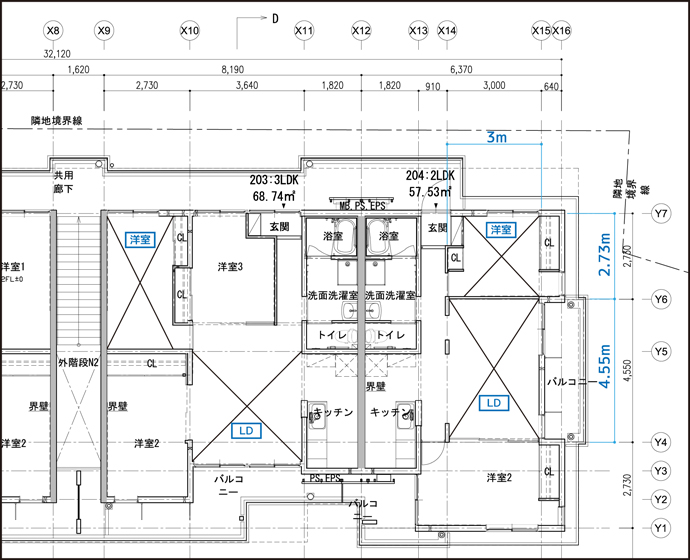

平面図
| 実物件試験概要 | |
|---|---|
| 建物名称： | 福島県西白河郡矢吹町 中町第一災害公営住宅 |
| 設計者： | （株）スタジオ・クハラ・ヤギ |
| 建物階数： | ２〜３階 |
| 延べ床面積： | １０１２㎡（北棟、南棟合計） |
| 計測室数： | ５室（ＬＤ３室、洋室２室） |
| 二重床： | WOODY二層二重床 高遮音タイプ |

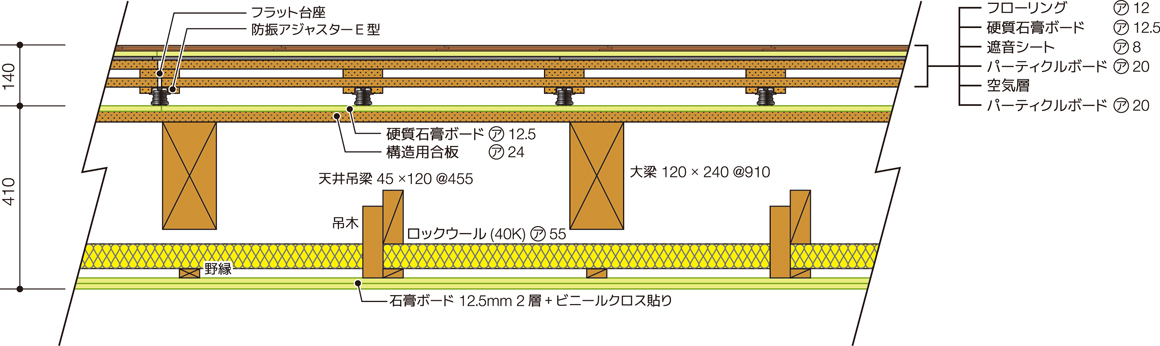

断面図

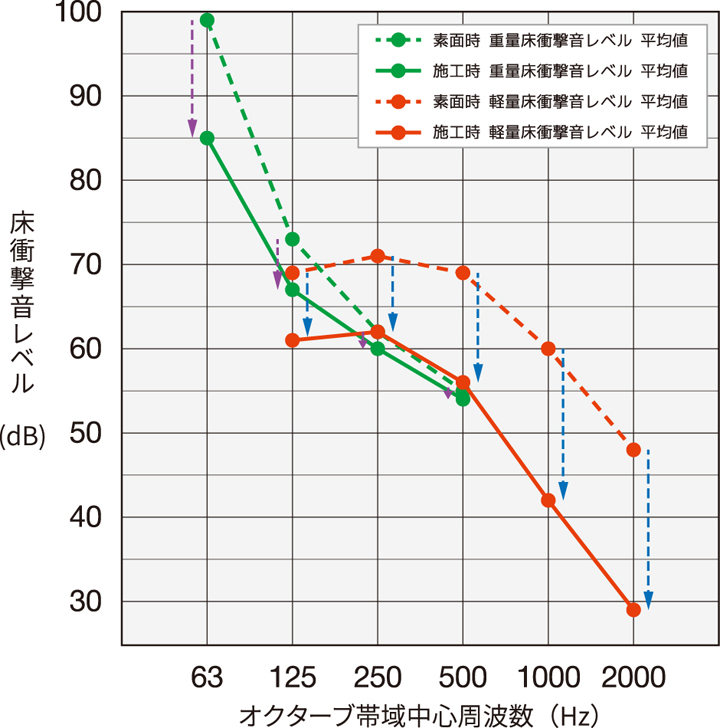

実物件による床衝撃音レベル（dB）
重量床衝撃音レベルLr,H-60(63Hz),LH数=62dB
軽量床衝撃音レベルLr,L-55(250Hz),LL数=55dB
| 計測床衝撃音レベル | オクターブ帯域中心周波数 (Hz) | ||||||
|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | ||
| 重量 床衝撃音レベル | 素面時 | 99 | 73 | 62 | 55 | --- | --- |
| 施工時 | 85 | 67 | 60 | 54 | --- | --- | |
| 軽量 床衝撃音レベル | 素面時 | --- | 69 | 71 | 69 | 60 | 48 |
| 施工時 | --- | 61 | 62 | 56 | 42 | 29 | |

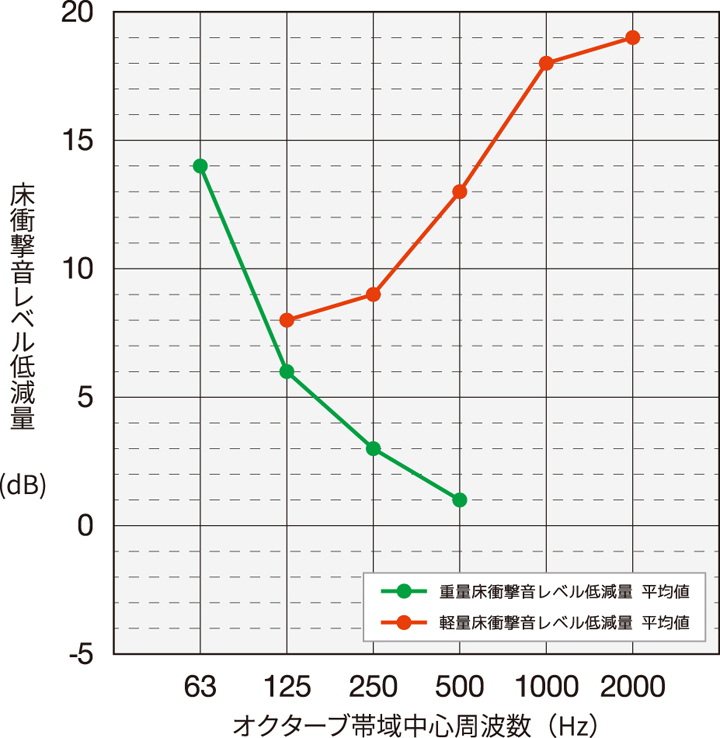

実物件による床衝撃音レベル（dB）
重量床衝撃音レベル低減量⊿LH(63Hz)=13dB
軽量床衝撃音レベル低減量⊿LL(250Hz)=55dB
| 床衝撃音レベル低減量 | オクターブ帯域中心周波数 (Hz) | |||||
|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | |
| 重量床衝撃音 レベル低減量 | 14 | 6 | 3 | 1 | --- | --- |
| 軽量床衝撃音 レベル低減量 | --- | 8 | 9 | 13 | 18 | 19 |
ＰＤＦ版ダウンロード
このページと同じ内容のチラシもございます。「お問い合わせ」の資料請求からご希望の資料をご請求下さい。また、ＰＤＦ版もご用意しております。右のリンクからダウンロードが可能です。
